產品信息
特 點
● 與產線的控制信號同步
● 通過光纖的自由的測試系統
● 實現最短2ms～的光譜測量（LE-5400）
● 同以往的產品相比，測量演算評價1個周期有可到半分鐘以下的高速機型
測量項目
三刺激值（kX, kY, kZ）* | 〔JIS Z 8724〕 |
色度坐標(u, v) | 〔CIE 1960UCS〕 |
色度坐標(x, y) | 〔JIS Z 8724〕 |
色度坐標(u', v') | 〔CIE 1976UCS〕 |
主波長（Dominant）和刺激純度（Purity） | 〔JIS Z 8701〕 |
相關色溫度和Duv | 〔JIS Z 8725〕 |
演色性評價數（Ra, R1～R15） | 〔JIS Z 8726〕 |
峰值（λmax）的波長、高度、半值幅 | |
第二峰值的波長和高度 | |
積分值（Summation） | |
重心波長 | |
指定波長的高度 | |
相比峰值波長的短波長側、長波長側的積分值 |
*亮度(kY)的值，因測量的LED和檢出部的光學系不同，只有在校準(距離、位置、方向)中有再現性時才算有效。
規格式樣
LE-Series | ||||
分光方式 | 光柵分光 F=3 f=135 mm | |||
感光元件 | CCD (電子制冷) | |||
測量波長范圍 | 380 ~ 960 nm | 300 ~ 800 nm | 330 ~ 1100 nm | 350 ~ 930 nm |
波長精度※1 | ±0.3 nm※2 | ±0.3 nm※2 | ±0.5 nm※2 | ±0.3 nm※2 |
光纖規格※3 | 長約2m，金屬包覆，固定口徑約12mm， | |||
功率 | 最大100VA | |||
尺寸 | 280（H） × 296（D） × 160（W）mm | |||
重量 | 約10kg | |||
※1波長校正用光源對汞物理輝線之確認值。
※2JIS Z 8724規格。
※3可變更光纖尺寸、長度

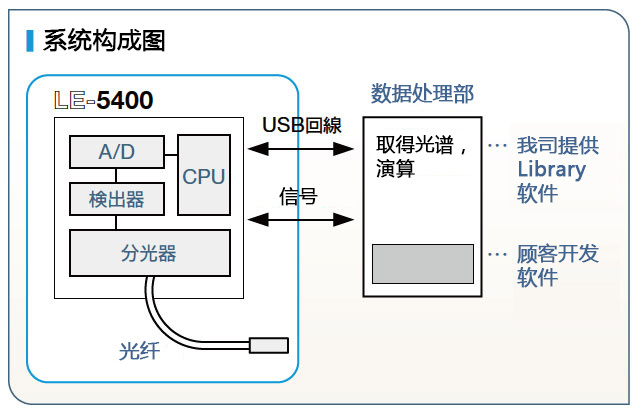

設備構成
